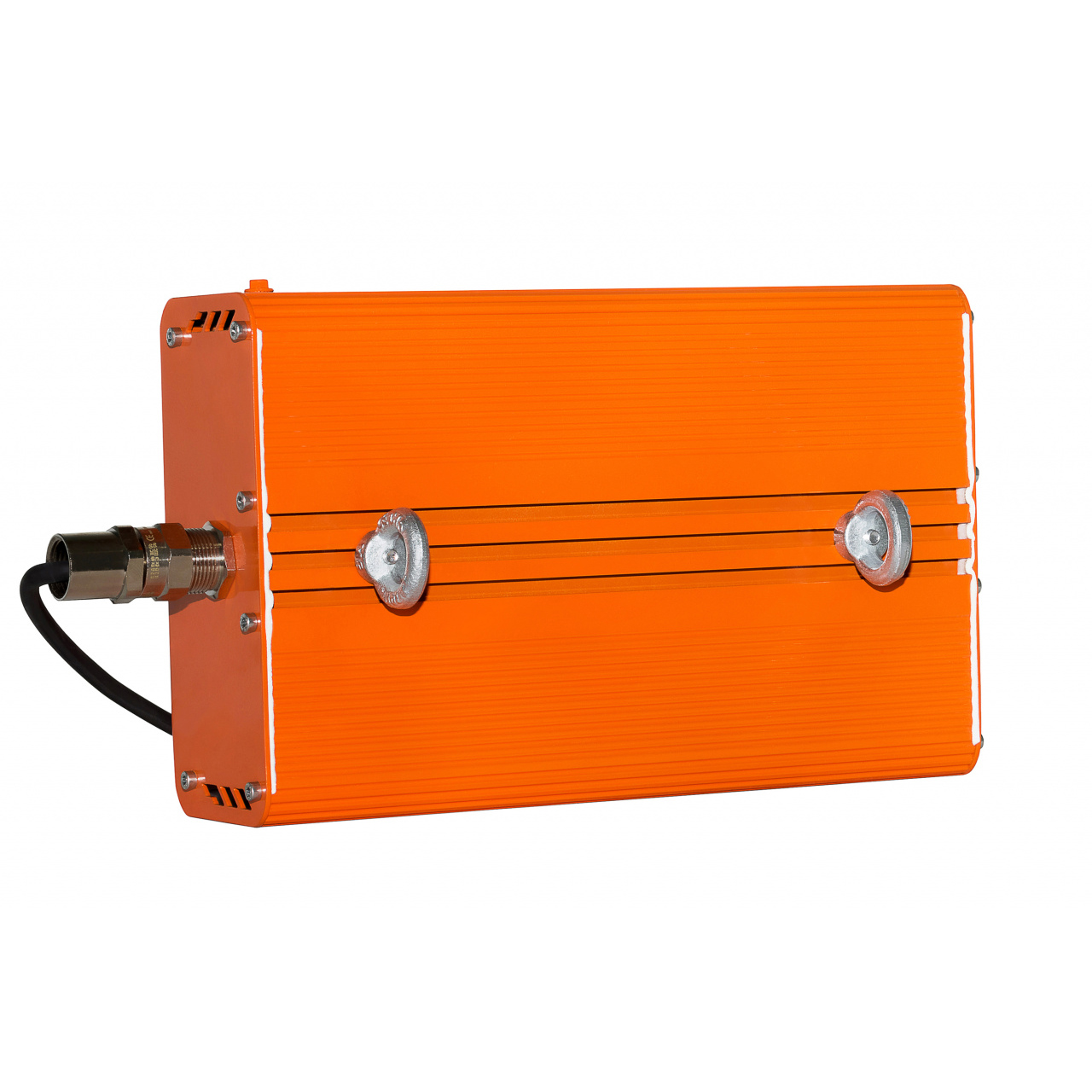

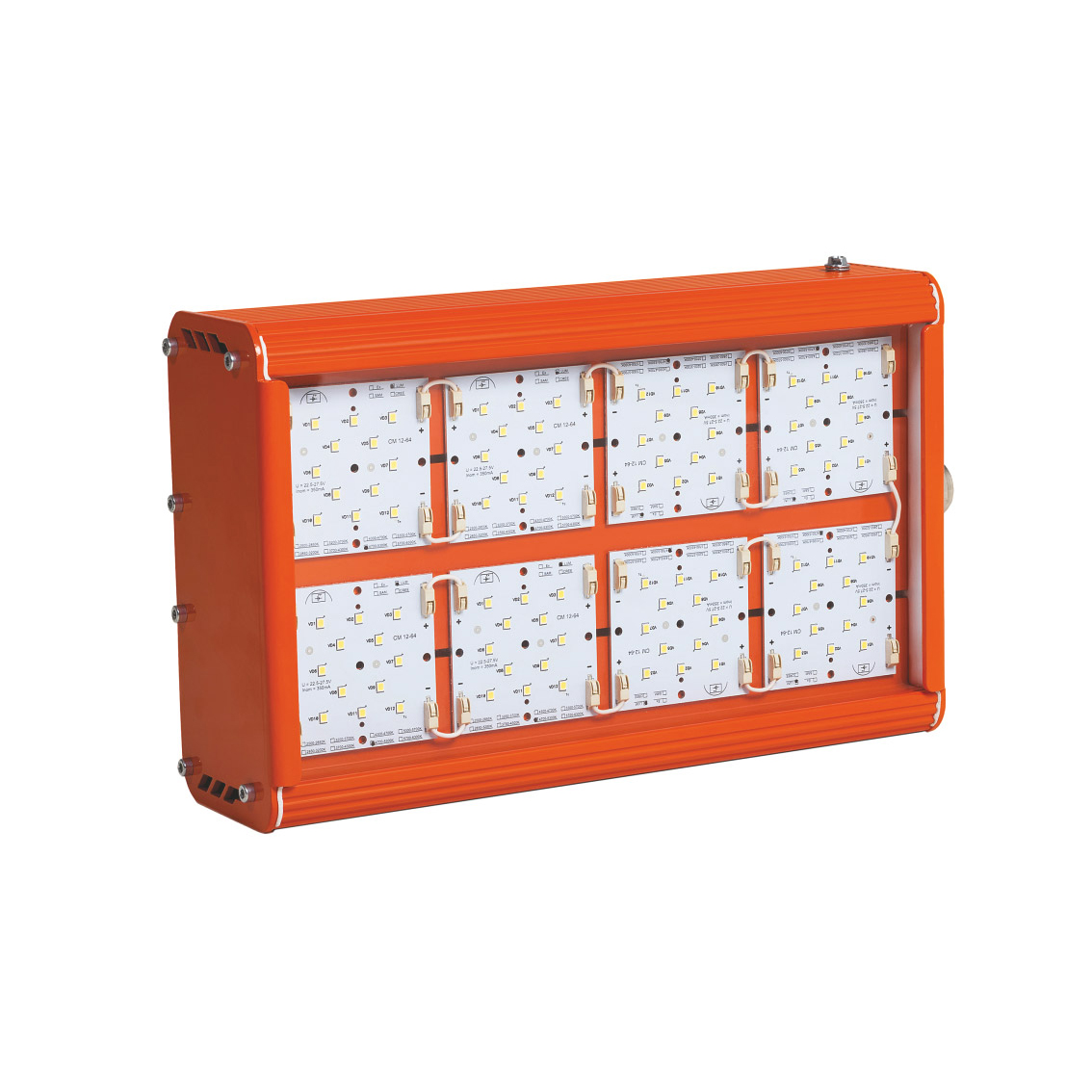

Профильный светодиодный взрывозащищенный светильник «Флагман 1Ех» (класс 1)
Cветильники светодиодные взрывозащищённые серии ССдВз 1Ех «Флагман» предназначены для стационарной установки с целью освещения рабочих и служебных зон. Область применения — взрывоопасные зоны класса 1 помещений и наружных установок.
Технические характеристики:
| Напряжение питания сети | 198-264 VAC / 176-280 VDC |
| Возможность низковольтного исполнения | 12, 24, 36 VAC / VDC |
| Частота питающей сети переменного тока | 50-60 Hz |
| Вид климатического исполнения | У 2 |
| Индекс цветопередачи | Ra > 80 |
| Пульсация светового потока | < 2% |

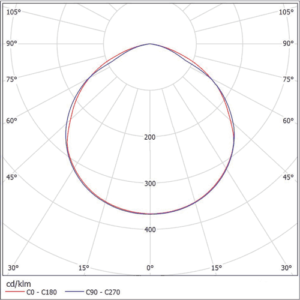

| Кривая силы света | Д |

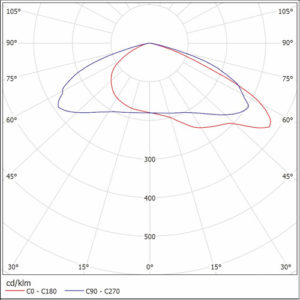

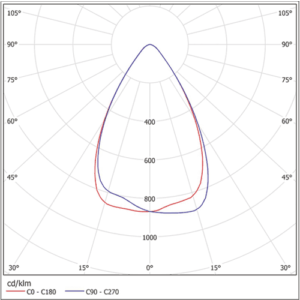

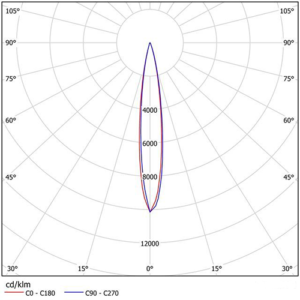

| Кривая силы света с вторичной оптикой | К, Г, Ш |
| Угол раскрытия луча с вторичной оптикой | 10°, 25°, 60°, 90°, 155°x65° |
| Угол раскрытия луча | 120° |
| Производитель светодиодов | Lumileds |
| Возможность изготовления с БАП | 3 h |
| Возможность диммирования по протоколам | DALI / Switch-Control (аналог 0-10V и 1-10V) |
| Срок службы | 60000 h / 100000 h |
| Рабочая температура | от -40°С до +40°С / от +5°С до +40°С |
| Степень защиты от воздействия ОС | IP 65 / 67 |
| Цветовая температура | 4000 К / 5000 К / 6000 К |
| Маркировка взрывозащиты | 1Ех mb IIC T6 Gb X |

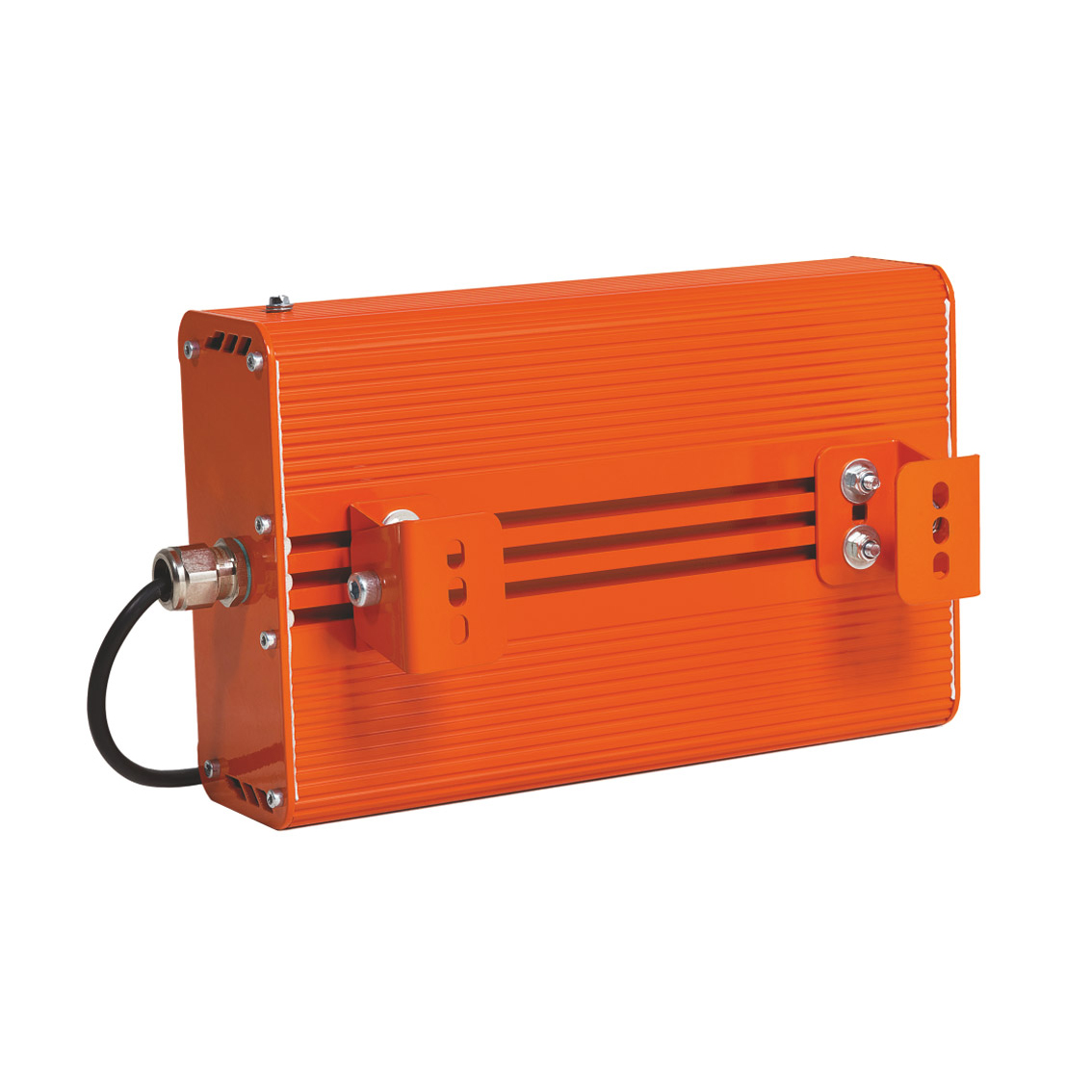

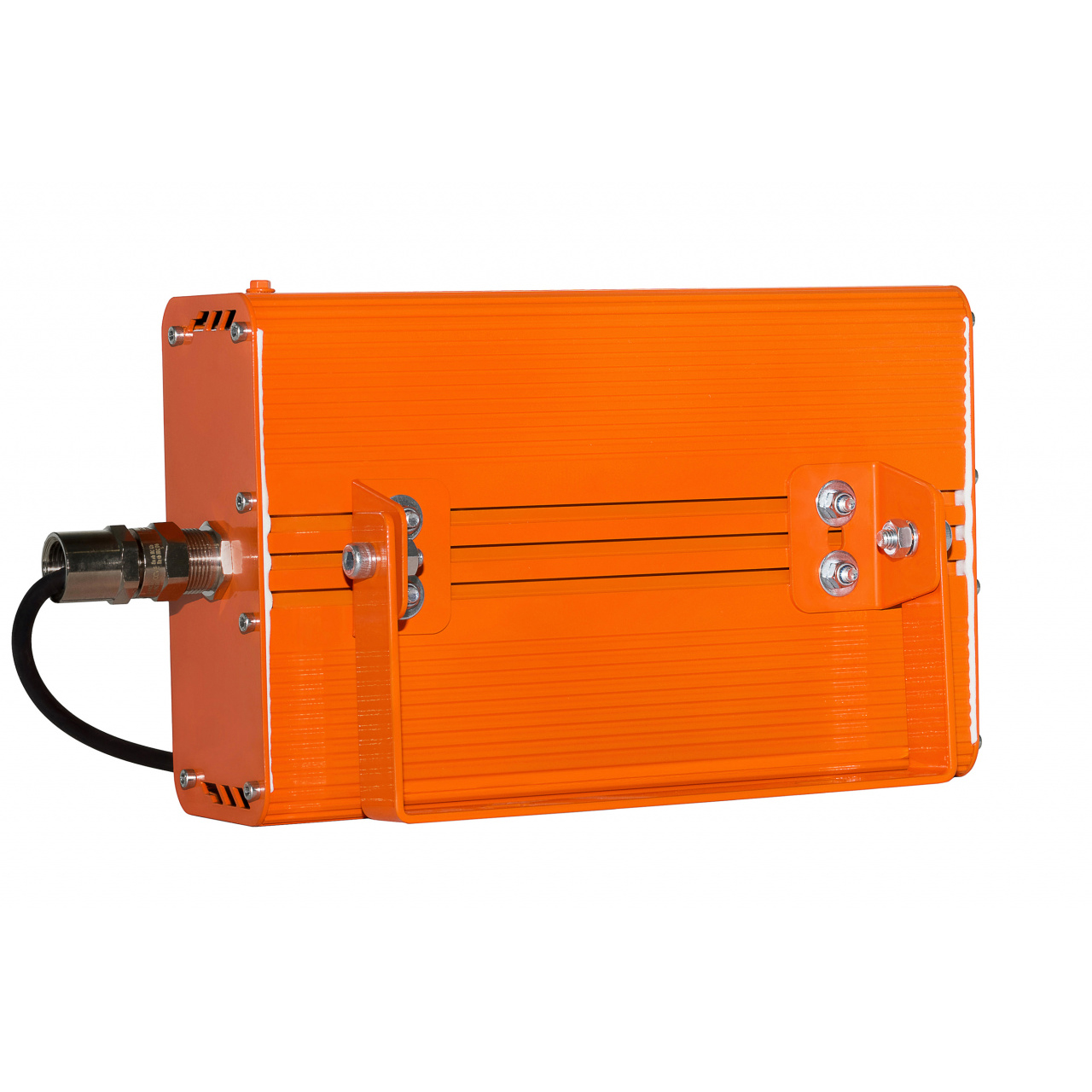

Скоба
Рамка для подвесных потолков
|
Наименование |
Потребляемая мощность, W |
Световой поток, lm |
Кол-во светодиодов (не менее) |
Масса, kg (не более) |
Габаритные размеры АхВхС, mm |
|
|
Модуля |
Светильника |
|||||
|
«Флагман 10 1Ех» |
10 |
1600 |
1200 |
24 |
3,1 |
302х190х87 |
|
«Флагман 20 1Ех» |
20 |
3200 |
2400 |
48 |
4,2 |
302х190х87 |
|
«Флагман 30 1Ех» |
30 |
4800 |
3600 |
72 |
4,3 |
302х190х87 |
|
«Флагман 40 1Ех» |
40 |
6400 |
4800 |
96 |
4,4 |
302х190х87 |
|
«Флагман 50 1Ех» |
50 |
8000 |
6000 |
120 |
4,9 |
377х190х87 |
|
«Флагман 60 1Ех» |
60 |
9600 |
7200 |
144 |
5,6 |
452х190х87 |
|
«Флагман 70 1Ех» |
70 |
11200 |
8400 |
168 |
6,2 |
522х190х87 |
|
«Флагман 80 1Ех» |
80 |
12800 |
9600 |
192 |
6,9 |
602х190х87 |
|
«Флагман 90 1Ех» |
90 |
14400 |
10800 |
216 |
7,5 |
668х190х87 |
|
«Флагман 100 1Ех» |
100 |
16000 |
12000 |
240 |
8,3 |
752х190х87 |
|
«Флагман 120 1Ех» |
120 |
19200 |
14400 |
288 |
9,7 |
902х190х87 |
|
«Флагман 150 1Ех» |
150 |
24000 |
18000 |
360 |
13 |
1202х190х87 |
|
«Флагман 180 1Ех» |
180 |
28800 |
21600 |
432 |
14,5 |
1352х190х87 |
