Кабель КВВГ

Кабель КВВГ
Запрос цены
Технические характеристики

Напряжение: 0,66 кВ
Материал жил: Медь
Изоляция: ПВХ
Оболочка кабеля: ПВХ
Особенности: Не распространяющие горение при одиночной прокладке
Способ прокладки: Одиночная
Коды ОКП: 35 6300
Вид климатического исполнения по ГОСТ 15150: — УХЛ категории размещения 1 или 5
Рабочая температура окружающей среды: от -50 °С до +50 °С
Относительная влажность при температуре до +35 °С до 98%
Номинальная толщина изоляции жил сечением:
от 1,0 до 2,5 мм² — 0,6 мм
от 4 до 6 мм² — 0,7 мм
до 10 мм² — 0,9 мм
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру +20 °С, жил сечением:
от 1,0 до 1,5 мм², не менее 10 МОм
от 2,5 до 4,0 мм², не менее 9 МОм
от 6 до 10,0 мм², не менее 6 МОм
Длительно допустимая температура нагрева жил при эксплуатации +70 °С
Кабели устойчивы к монтажным изгибам.
Минимальный радиус изгиба при прокладке и монтаже кабелей — 6 наружных диаметров
Строительная длина кабелей, не менее — 150 м
Срок службы — не менее 15 лет
при прокладке в помещениях, каналах, туннелях: не менее 25 лет
Гарантийный срок эксплуатации — 3 года со дня ввода в эксплуатацию
Усилие натяжения для кабелей при прокладке и монтаже: 4кгс/мм²

Характеристика пожарной безопасности

Кабели с защитным шлангом из поливинилхлоридного пластиката не должны распространять горение при одиночной прокладке и соответствовать классу пожарной опасности О1.8.2.5.4 по ГОСТ Р 53315-2009.

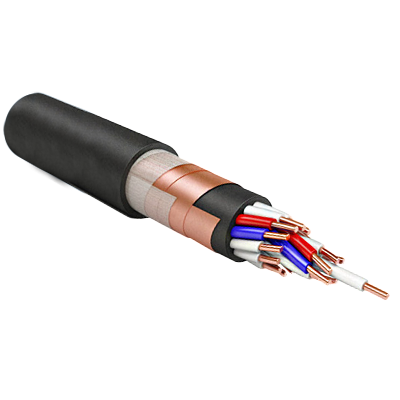

Конструкция

1. Токопроводящая жила — медная, однопроволочная, 1 класса по ГОСТ 22483-2012.
2. Изоляция — из поливинилхлоридного пластиката.
3. Скрутка — изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.
4. Оболочка — из поливинилхлоридного пластиката.

Применение

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 0,66 кВ частотой до 100 Гц или постоянным напряжением до 1 кВ.
Кабели предназначены для прокладки кабельных линий в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

КВВГ

4

1,0

КВВГ

5

1,0

КВВГ

7

1,0

КВВГ

10

1,0

КВВГ

14

1,0

КВВГ

19

1,0

КВВГ

27

1,0

КВВГ

37

1,0



КВВГ

4

1,5

КВВГ

5

1,5

КВВГ

7

1,5

КВВГ

10

1,5

КВВГ

14

1,5

КВВГ

19

1,5

КВВГ

27

1,5

КВВГ

37

1,5



КВВГ

4

2,5

КВВГ

5

2,5

КВВГ

7

2,5

КВВГ

10

2,5

КВВГ

14

2,5

КВВГ

19

2,5

КВВГ

27

2,5

КВВГ

37

2,5



КВВГ

4

4,0

КВВГ

7

4,0

КВВГ

10

4,0



КВВГ

4

6,0

КВВГ

7

6,0

КВВГ

10

6,0

Скачать: IES↓ Схема↓ КСС↓
