Кабель КВБбШв

Кабель КВБбШв
Запрос цены
Технические характеристики

Напряжение: 0,66 кВ
Материал жил: Медь
Изоляция: ПВХ
Оболочка кабеля: ПВХ
Особенности: Не распространяющие горение при одиночной прокладке
Способ прокладки: Одиночная
Броня: Ленточная
Коды ОКП: 35 6300
Вид климатического исполнения по ГОСТ 15150: — УХЛ категории размещения 1 или 5
Рабочая температура окружающей среды: от -50 °С до +50 °С
Относительная влажность при температуре до +35 °С до 98%
Номинальная толщина изоляции жил сечением:
от 1,0 до 2,5 мм² — 0,6 мм
от 4 до 6 мм² — 0,7 мм
до 10 мм² — 0,9 мм
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру +20 °С, жил сечением:
от 1,0 до 1,5 мм², не менее 10 МОм
от 2,5 до 4,0 мм², не менее 9 МОм
от 6 до 10,0 мм², не менее 6 МОм
Длительно допустимая температура нагрева жил при эксплуатации +70 °С
Кабели устойчивы к монтажным изгибам.
Минимальный радиус изгиба при прокладке и монтаже кабелей — 10 наружных диаметров
Строительная длина кабелей, не менее — 150 м
Срок службы — не менее 15 лет
при прокладке в помещениях, каналах, туннелях: не менее 25 лет
Гарантийный срок эксплуатации — 3 года со дня ввода в эксплуатацию
Усилие натяжения для кабелей при прокладке и монтаже: 4кгс/мм²

Характеристика пожарной безопасности

Кабели с защитным шлангом из поливинилхлоридного пластиката не должны распространять горение при одиночной прокладке и соответствовать классу пожарной опасности О1.8.2.5.4 по ГОСТ Р 53315-2009.

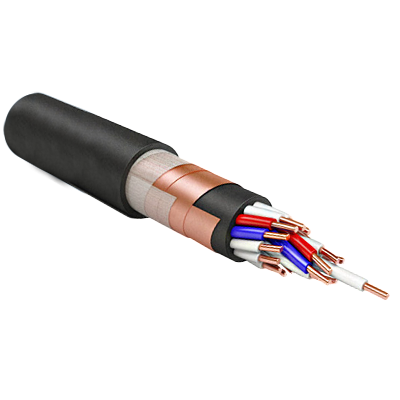

Конструкция

1. Токопроводящая жила — медная, однопроволочная, 1 класса по ГОСТ 22483-2012.
2. Изоляция — из поливинилхлоридного пластиката.
3. Скрутка — изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.
4. Внутренняя оболочка — выпрессована из поливинилхлоридного пластиката.
5. Броня —из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты. Номинальная толщина стальной ленты должна быть 0,3 мм.
6. Защитный шланг — из поливинилхлоридного пластиката.

Применение

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 0,66 кВ частотой до 100 Гц или постоянным напряжением до 1 кВ.
Кабели предназначены для прокладки кабельных линий в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

КВБбШв

4

1,0

КВБбШв

5

1,0

КВБбШв

7

1,0

КВБбШв

10

1,0

КВБбШв

14

1,0

КВБбШв

19

1,0

КВБбШв

27

1,0

КВБбШв

37

1,0



КВБбШв

4

1,5

КВБбШв

5

1,5

КВБбШв

7

1,5

КВБбШв

10

1,5

КВБбШв

14

1,5

КВБбШв

19

1,5

КВБбШв

27

1,5

КВБбШв

37

1,5



КВБбШв

4

2,5

КВБбШв

5

2,5

КВБбШв

7

2,5

КВБбШв

10

2,5

КВБбШв

14

2,5

КВБбШв

19

2,5

КВБбШв

27

2,5

КВБбШв

37

2,5



КВБбШв

4

4,0

КВБбШв

7

4,0

КВБбШв

10

4,0



КВБбШв

4

6,0

КВБбШв

7

6,0

КВБбШв

10

6,0
