Кабель ВВГнг(А)-FRLS
Напряжение: | 0,66 кВ, 1 кВ |
Материал жил: | Медь |
Изоляция: | ПВХ |
Оболочка кабеля: | ПВХ |
Особенности: | Не распространяющие горение при групповой прокладке огнестойкие с низким дымо- и газовыделением |
Способ прокладки: | Групповая |
Коды ОКП: | 35 3300 |
Диапазон температур эксплуатации от −50 °С до +50 °С
Относительная влажность воздуха при температуре до +35 °С до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже −15 °С
Номинальная частота 50 Гц
Испытательное переменное напряжение частотой 50 Гц:
на напряжение 0,66 кВ 3 кВ
на напряжение 1 кВd 3,5 кВ
Минимальный радиус изгиба при прокладке и монтаже:
одножильных кабелейd 10 наружных диаметров кабеля
многожильных кабелейd 7,5 наружных диаметров кабеля
Длительно допустимая температура нагрева жил при эксплуатации, не более 70 °С
Допустимые усилия при тяжении кабелей по трассе прокладки, не более 50 Н/мм2
Гарантийный срок эксплуатацииd 5 лет с даты ввода кабеля в эксплуатацию
Срок службыd 30 лет
Характеристика пожарной безопасности
Кабели не распространяют горение при групповой прокладке и соответствуют классу пожарной опасности по ГОСТ Р 53315-2009 — П1б.1.2.2.2
Кабели характеризуются низким количеством выделения хлористого водорода при горении и тлении изоляции, оболочки и защитного шланга, не более 140 мг/г.
Кабели характеризуются низкой дымообразующей способностью при горении и тлении — снижение светопроницаемости в испытательной камере не более, чем на 50%.
Кабели устойчивы к воздействию пламени не менее 180 мин.
Значение эквивалентного показателя токсичности продуктов горения должно быть более 40 г/м3

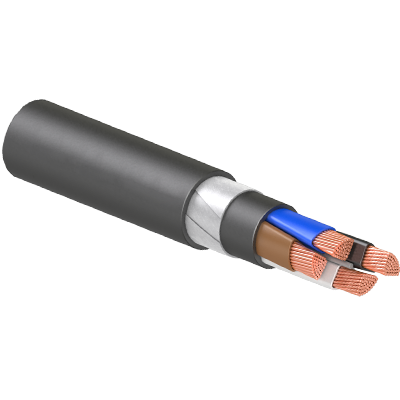

Конструкция
1. Токопроводящая жила — медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-2012.
2. Термический барьер — обмотка двумя слоями слюдосодержащих лент.
3. Изоляция — из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено- желтой) расцветки.
4. Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двух-, трех-, четырех- и пятижильные кабели имеют жилы одинакового сечения; четырехжильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления (PE) или нулевую(N)).
5. Наружная оболочка — из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением.
Применение
Для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ номинальной частотой 50 Гц.
Кабели могут применяться для групповой прокладки цепей питания электроприемников систем противопожарной защиты, операционных и реанимационно-анестизионного оборудования больниц, цепей освещения запасных выходов и путей эвакуации, систем дымоудаления, а также других электоприёмников, которые должны сохранять работоспособность в условиях пожара
Марки кабеля 0,66, 1 кВ
ВВГнг(А)-FRLS |
1 |
1,5 |
ВВГнг(А)-FRLS |
1 |
2,5 |
ВВГнг(А)-FRLS |
1 |
4,0 |
ВВГнг(А)-FRLS |
1 |
6,0 |
ВВГнг(А)-FRLS |
1 |
10,0 |
ВВГнг(А)-FRLS |
1 |
16,0 |
ВВГнг(А)-FRLS |
1 |
25,0 |
ВВГнг(А)-FRLS |
1 |
35,0 |
ВВГнг(А)-FRLS |
1 |
50,0 |
ВВГнг(А)-FRLS |
1 |
70,0 |
ВВГнг(А)-FRLS |
1 |
95,0 |
ВВГнг(А)-FRLS |
1 |
120,0 |
ВВГнг(А)-FRLS |
1 |
150,0 |
ВВГнг(А)-FRLS |
1 |
185,0 |
ВВГнг(А)-FRLS |
1 |
240,0 |
ВВГнг(А)-FRLS |
2 |
1,5 |
ВВГнг(А)-FRLS |
2 |
2,5 |
ВВГнг(А)-FRLS |
2 |
4,0 |
ВВГнг(А)-FRLS |
2 |
6,0 |
ВВГнг(А)-FRLS |
2 |
10,0 |
ВВГнг(А)-FRLS |
2 |
16,0 |
ВВГнг(А)-FRLS |
2 |
25,0 |
ВВГнг(А)-FRLS |
2 |
35,0 |
ВВГнг(А)-FRLS |
2 |
50,0 |
ВВГнг(А)-FRLS |
2 |
70,0 |
ВВГнг(А)-FRLS |
2 |
95,0 |
ВВГнг(А)-FRLS |
2 |
120,0 |
ВВГнг(А)-FRLS |
2 |
150,0 |
ВВГнг(А)-FRLS |
2 |
185,0 |
ВВГнг(А)-FRLS |
2 |
240,0 |
ВВГнг(А)-FRLS |
3 |
1,5 |
ВВГнг(А)-FRLS |
3 |
2,5 |
ВВГнг(А)-FRLS |
3 |
4,0 |
ВВГнг(А)-FRLS |
3 |
6,0 |
ВВГнг(А)-FRLS |
3 |
10,0 |
ВВГнг(А)-FRLS |
3 |
16,0 |
ВВГнг(А)-FRLS |
3 |
25,0 |
ВВГнг(А)-FRLS |
3 |
35,0 |
ВВГнг(А)-FRLS |
3 |
50,0 |
ВВГнг(А)-FRLS |
3 |
70,0 |
ВВГнг(А)-FRLS |
3 |
95,0 |
ВВГнг(А)-FRLS |
3 |
120,0 |
ВВГнг(А)-FRLS |
3 |
150,0 |
ВВГнг(А)-FRLS |
3 |
185,0 |
ВВГнг(А)-FRLS |
3 |
240,0 |
ВВГнг(А)-FRLS |
4 |
1,5 |
ВВГнг(А)-FRLS |
4 |
2,5 |
ВВГнг(А)-FRLS |
4 |
4,0 |
ВВГнг(А)-FRLS |
4 |
6,0 |
ВВГнг(А)-FRLS |
4 |
10,0 |
ВВГнг(А)-FRLS |
4 |
16,0 |
ВВГнг(А)-FRLS |
4 |
25,0 |
ВВГнг(А)-FRLS |
4 |
35,0 |
ВВГнг(А)-FRLS |
4 |
50,0 |
ВВГнг(А)-FRLS |
4 |
70,0 |
ВВГнг(А)-FRLS |
4 |
95,0 |
ВВГнг(А)-FRLS |
4 |
120,0 |
ВВГнг(А)-FRLS |
4 |
150,0 |
ВВГнг(А)-FRLS |
4 |
185,0 |
ВВГнг(А)-FRLS |
4 |
240,0 |
ВВГнг(А)-FRLS |
5 |
1,5 |
ВВГнг(А)-FRLS |
5 |
2,5 |
ВВГнг(А)-FRLS |
5 |
4,0 |
ВВГнг(А)-FRLS |
5 |
6,0 |
ВВГнг(А)-FRLS |
5 |
10,0 |
ВВГнг(А)-FRLS |
5 |
16,0 |
ВВГнг(А)-FRLS |
5 |
25,0 |
ВВГнг(А)-FRLS |
5 |
35,0 |
ВВГнг(А)-FRLS |
5 |
50,0 |
ВВГнг(А)-FRLS |
5 |
70,0 |
ВВГнг(А)-FRLS |
5 |
95,0 |
ВВГнг(А)-FRLS |
5 |
120,0 |
ВВГнг(А)-FRLS |
5 |
150,0 |
ВВГнг(А)-FRLS |
5 |
185,0 |
ВВГнг(А)-FRLS |
5 |
240,0 |
