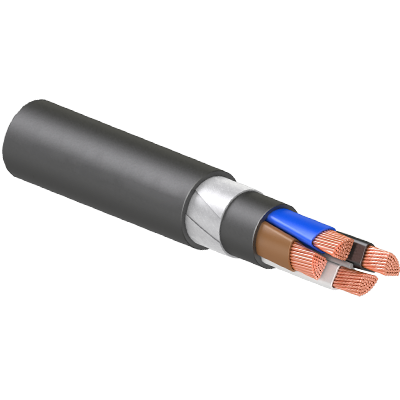

Кабель ВВГ-Пнг(А)-LS
Запрос цены
Технические характеристики
Вид климатического исполнения по ГОСТ 15150 УХЛ, категории размещения 1 и 5
Диапазон температур эксплуатации от −50 0С до +50 0С
Относительная влажность воздуха при температуре до +35 0С до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже −15 0С
Номинальная частота 50 Гц
Испытательное переменное напряжение частотой 50 Гц:
на напряжение 0,66 кВ 3 кВ
на напряжение 1 кВ 3,5 кВ
Минимальный радиус изгиба при прокладке и монтаже: 7,5 наружных диаметров кабеля
Длительно допустимая температура нагрева жил при эксплуатации, не более 70 0С
Допустимые усилия при тяжении кабелей по трассе прокладки, не более 50 Н/мм2
Гарантийный срок эксплуатации 5 лет с даты ввода кабеля в эксплуатацию
Срок службы 30 лет
Характеристика пожарной безопасности
Кабели не распространяют горение при групповой прокладке и соответствуют классу пожарной опасности по ГОСТ Р 53315-2009 П1б.8.2.2.2
Кабели характеризуются низким количеством выделения хлористого водорода при горении и тлении изоляции, оболочки и защитного шланга, не более 140 мг/г.
Кабели характеризуются низкой дымообразующей способностью при горении и тлении — снижение светопроницаемости в испытательной камере не более, чем на 50%.
Значение эквивалентного показателя токсичности продуктов горения должно быть более 40 г/м3
Конструкция
1. Токопроводящая жила — медная однопроволочная 1 класса по ГОСТ 22483-2012.
2. Изоляция — из поливинилхлоридного пластиката пониженной горючести с низким дымо- и газовыделением. Изолированные жилы имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено- желтой) расцветки.
3. Изолированные жилы уложены в одной плоскости.
4. Наружная оболочка — из поливинилхлоридного пластиката пониженной горючести с низким дымо- и газовыделением.
Применение
Для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ номинальной частотой 50 Гц.
Кабели предназначены для нужд народного хозяйства и используются на промышленных и энергетических объектах. Кабели могут эксплуатироваться в системах атомных станций классов 3 и 4 по классификатору ОПБ 88 (ПНАЭ Г-01-011-97).
Кабели предназначены для групповой прокладки в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок, в том числе на объектах использования атомной энергии, а также для использования в жилых и общественных зданиях.
| Напряжение: | 0,66 кВ, 1 кВ |
| Материал жил: | Медь |
| Изоляция: | ПВХ |
| Оболочка кабеля: | ПВХ |
| Особенности: | Не распространяющие горение при групповой прокладке с низким дымо- и газовыделением |
| Способ прокладки: | Групповая |
| Коды ОКП: | 35 3300 |
Диапазон температур эксплуатации от −50 0С до +50 0С
Относительная влажность воздуха при температуре до +35 0С до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже −15 0С
Номинальная частота 50 Гц
Испытательное переменное напряжение частотой 50 Гц:
на напряжение 0,66 кВ 3 кВ
на напряжение 1 кВ 3,5 кВ
Минимальный радиус изгиба при прокладке и монтаже: 7,5 наружных диаметров кабеля
Длительно допустимая температура нагрева жил при эксплуатации, не более 70 0С
Допустимые усилия при тяжении кабелей по трассе прокладки, не более 50 Н/мм2
Гарантийный срок эксплуатации 5 лет с даты ввода кабеля в эксплуатацию
Срок службы 30 лет
Характеристика пожарной безопасности
Кабели не распространяют горение при групповой прокладке и соответствуют классу пожарной опасности по ГОСТ Р 53315-2009 П1б.8.2.2.2
Кабели характеризуются низким количеством выделения хлористого водорода при горении и тлении изоляции, оболочки и защитного шланга, не более 140 мг/г.
Кабели характеризуются низкой дымообразующей способностью при горении и тлении — снижение светопроницаемости в испытательной камере не более, чем на 50%.
Значение эквивалентного показателя токсичности продуктов горения должно быть более 40 г/м3
Конструкция
1. Токопроводящая жила — медная однопроволочная 1 класса по ГОСТ 22483-2012.
2. Изоляция — из поливинилхлоридного пластиката пониженной горючести с низким дымо- и газовыделением. Изолированные жилы имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено- желтой) расцветки.
3. Изолированные жилы уложены в одной плоскости.
4. Наружная оболочка — из поливинилхлоридного пластиката пониженной горючести с низким дымо- и газовыделением.
Применение
Для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ номинальной частотой 50 Гц.
Кабели предназначены для нужд народного хозяйства и используются на промышленных и энергетических объектах. Кабели могут эксплуатироваться в системах атомных станций классов 3 и 4 по классификатору ОПБ 88 (ПНАЭ Г-01-011-97).
Кабели предназначены для групповой прокладки в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок, в том числе на объектах использования атомной энергии, а также для использования в жилых и общественных зданиях.
Марки кабеля 0,66 кВ, 1 кВ
|
ВВГ-Пнг(А)-LS |
2 |
1,5 |
|
ВВГ-Пнг(А)-LS |
2 |
2,5 |
|
ВВГ-Пнг(А)-LS |
2 |
4,0 |
|
ВВГ-Пнг(А)-LS |
2 |
6,0 |
|
ВВГ-Пнг(А)-LS |
2 |
10,0 |
|
ВВГ-Пнг(А)-LS |
2 |
16,0 |
|
ВВГ-Пнг(А)-LS |
3 |
1,5 |
|
ВВГ-Пнг(А)-LS |
3 |
2,5 |
|
ВВГ-Пнг(А)-LS |
3 |
4,0 |
|
ВВГ-Пнг(А)-LS |
3 |
6,0 |
|
ВВГ-Пнг(А)-LS |
3 |
10,0 |
|
ВВГ-Пнг(А)-LS |
3 |
16,0 |
Скачать: IES↓ Схема↓ КСС↓
