Diora Unit Ex 90/10500 K60 5К лира

Diora Unit Ex 90/10500 K60 5К лира
Запрос цены

О светильнике

Светильник для общего освещения взрывоопасных зон всех классов помещений и наружных установок согласно маркировке взрывозащиты. Взрывозащита вида «m» обеспечивается путем герметизации компаундом. Источник питания и клеммные зажимы располагаются в отдельном отсеке с видом взрывозащиты «повышенная надежность против взрыва «е».

Применение / назначение

Общее освещение нефте- и газоперерабатывающих предприятий; складов ГСМ и боеприпасов; установок нефте- и газодобычи; нефтеналивных терминалов; химических и нефтехимических заводов; покрасочных цехов.

Установка

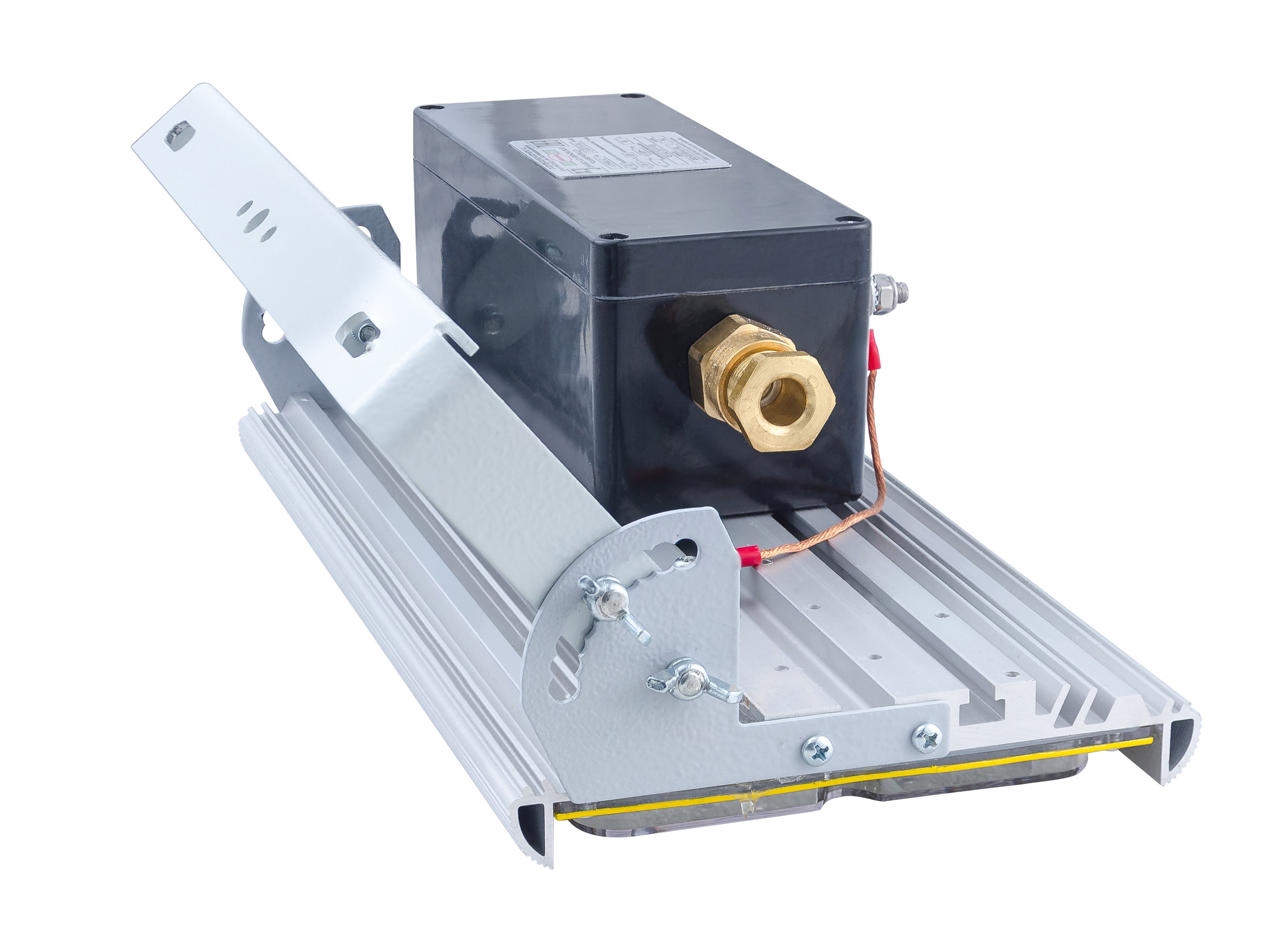

Поворотная лира для горизонтального крепления на потолок, стены, балки. Имеет возможность регулировки угла наклона к опорной поверхности от 0° до 180° c шагом 10°. Опционально доступны крепления: регулируемый консольный кронштейн (до 82 мм), тросовый подвес, рым-болт и встраиваемое крепление для АЗС.

Электрическое подключение

Провод 3х0,75 мм с помощью клеммника (входит в комплект поставки). Провод диаметром от 3,4 до 8,4 мм. Имеется возможность сквозного подключения. Светильники поставляются с отверстиями для ввода кабеля, заглушенными сертифицированными взрывозащищенными заглушками. По требованию заказчика светильники могут быть укомплектованы различными кабельными вводами: под трубу, бронированный кабель и т.д. различного диаметра. Кабельные вводы изготавливаются из латуни, нержавеющей стали и алюминия. Могут иметь дополнительную защиту от коррозии в виде покрытий из никеля и цинка.

Конструкция

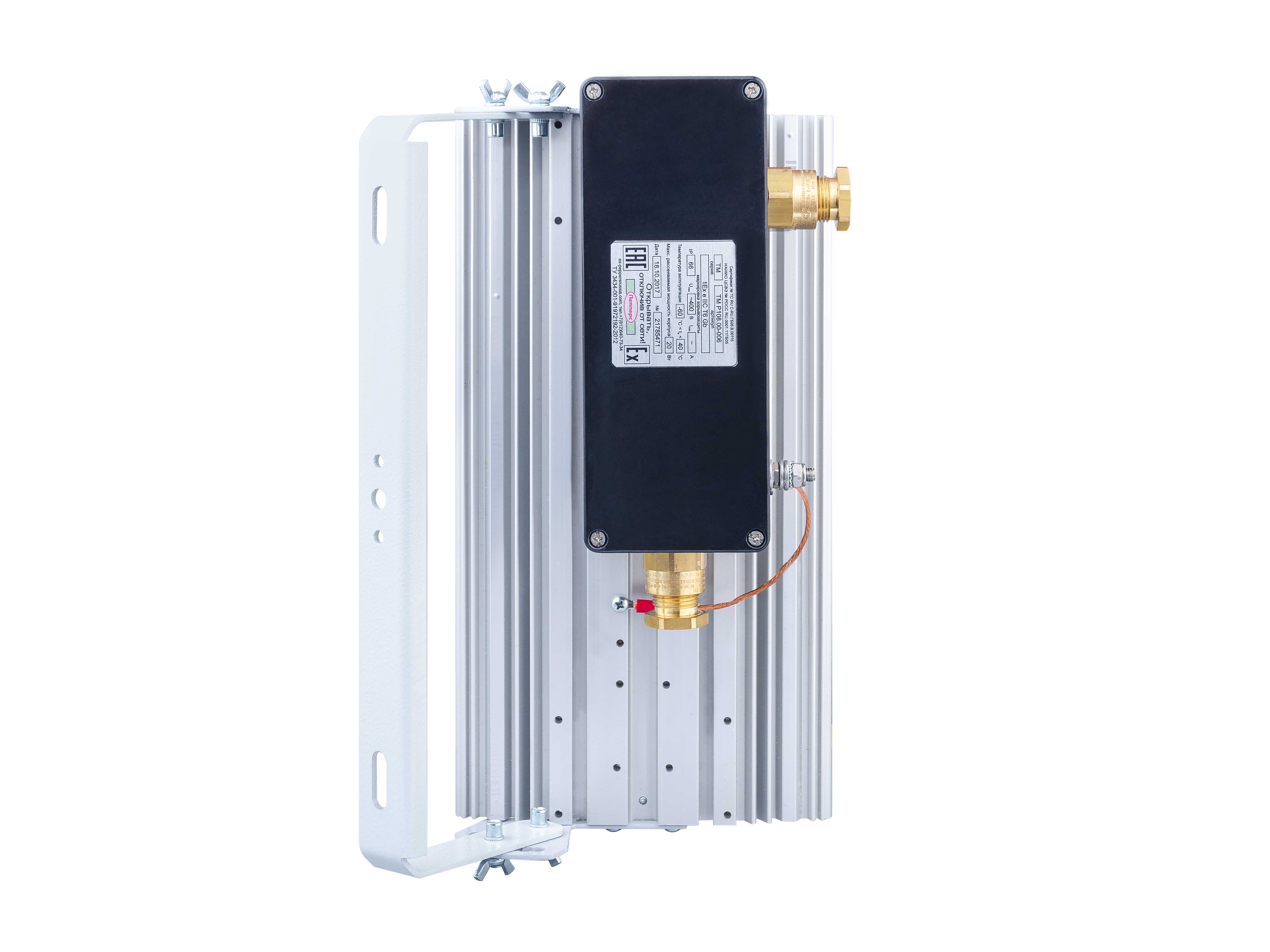

Анодированный алюминиевый сплав АД31 (ГОСТ 4784-97), полученный методом экструзии. Коммутационная коробка изготовлена из ударопрочного полиэстера, армированного стекловолокном, с добавлением графита для исключения накопления статического электричества.

Драйвер

Одностадийный двухкаскадный с гальванической развязкой и активным корректором мощности.

Оптическая часть

Групповая оптика Ledil под защитным стеклом из стабилизированного ударопрочного оптического поликарбоната. Светодиодная плата покрыта оптическим компаундом. Рассеиватель прижат к корпусу рамкой.

Комплект поставки

Светильник с драйвером и коммутационной коробкой в сборе (1 шт); лира-скоба [l шт]; винт-барашек M5 [4 шт]; шайба пружинная [4 шт]; шайба плоская [4 шт]; паспорт изделия [1 шт]; заглушка SPMH1BF/NP/M20 (1 шт).

Технические характеристики:

Мощность, Вт 90
Световой поток, лм 10500
Напряжение питания переменного тока, В 176..264

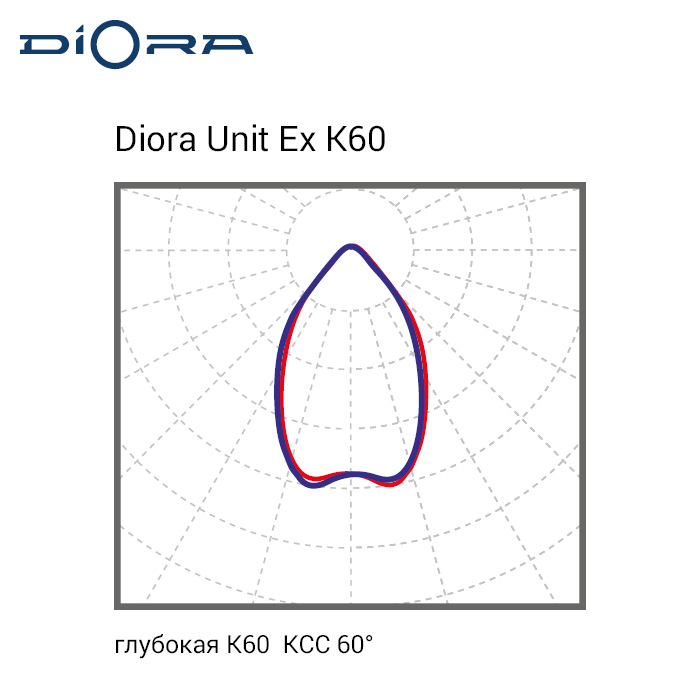

Угол расходимости светового потока 60
Номинальная частота напряжения питания, Гц 50-60
Напряжение питания постоянного тока, В 180..370
Марка светодиодов Samsung
Цветовая температура, К 5000
Индекс цветопередачи, Ra 70
Коэффициент мощности заявляемый, Pf 0.98
Коэффициент пульсации светового потока, % 1
Температура эксплуатации, °C -60..+40
Вид климатического исполнения УХЛ1
Класс защиты от поражения электрическим током I
Класс энергоэффективности А+
Исполнение блока питания Одностадийный двухкаскадный с гальванической развязкой и активным корректором мощности
Гарантийный срок, лет 5
Скачать: IES↓ Схема↓ КСС↓
